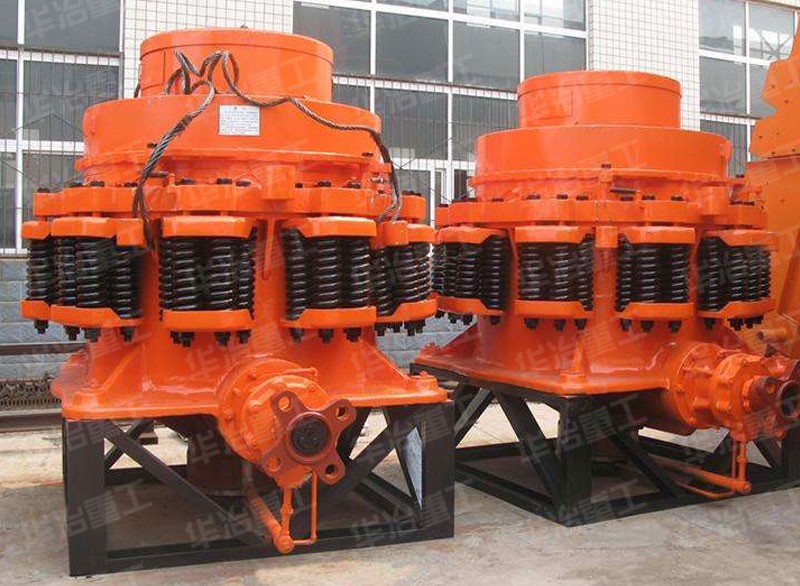

圆锥破碎机是我公司引进美国技术、结合中国金属材料的性能为满足发展中国家的需求而设计的一种高效率破碎机。外形非常的简洁紧凑，因为通过底部单缸的独特设计结构，完成了排料口直接调节、预防过铁、清腔的三个重要功能。因此，单缸液压圆锥破碎机没有外挂的排料口调节机构，也没有外部液压缸或者弹簧的防过铁装置，整体外形结构简单紧凑。单缸液压圆锥破碎机分为标准型和短头型，分别应用于中碎和细碎作业，广泛应用于冶金、建筑、公路、化工、建材工业中，适于破碎高硬度和高磨蚀性的矿石及岩石。尤其在金属矿和建筑砂石料的破碎方面应用为广泛。
产品优势
1、 破碎比大、生产效率高;
2、易损件消耗少、运行成本低;
3、 层压破碎、成品粒形优异;
4、 液压保护及液压清腔、自动化程度高、减少停机时间;
5、 稀有润滑、提高使用寿命;
6、多种破碎腔型、应用灵活、适应性强;
7、维修简便、操作使用方便。
|
|
||||
|
|
工作原理

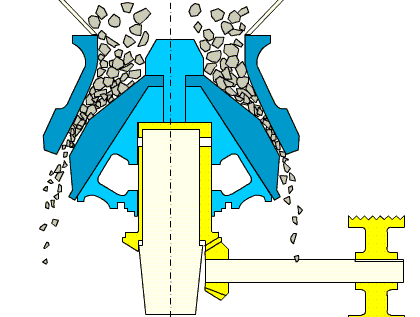

圆锥破碎机工作时：电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。
技术参数
| 型号 |
破碎锥直径 (mm) |
大给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
主轴摆动次数 |
总重量 (t) |
外形尺寸(L×W×H) (mm) |
|
| PYB | 600 | 600 | 65 | 12-25 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | ||||
| PYB | 900 | 900 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | ||||
| PYD | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | ||||
| PYB | 1200 | 1200 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | ||||
| PYD | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | ||||
| PYB | 1750 | 1750 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ | 185 | 10-30 | 115-320 | 50.3 | 3910×2894×3809 | ||||
| PYD | 85 | 5-13 | 75-230 | 50.2 | 3910×2894×3809 | ||||
| PYB | 2200 | 2200 | 300 | 30-60 | 59-1000 | 280-260 | 220 | 80 | 4622×3302×4470 |
| PYZ | 230 | 10-30 | 200-580 | 80 | 4622×3302×4470 | ||||
